MACAM MACAM CARA MENGHITUNG LUAS AUTOCAD

MENGHITUNG LUAS DI AUTOCAD

Cara Menghitung Luas Bidang Yang Ujung-Ujungnya Ditandai Titik

1. Pada Command prompt ketikkan AREA kemudian tekan enter.

2. Pastikan mode snap aktif tekan F3 di keyboard. Ikuti langkah berikut untuk mengaktifkannya: arahkan kursor ke bagian layar penggambaran, kemudian klik kanan pilih Setting, pilih Object Snap, pilih Node

3. Klik titik P1, kemudian P2, P3, dan selanjutnya kemudian enter.

   4. Hasilnya bisa anda lihat di atas Command prompt seperti gambar dibawah ini.

Cara Menghitung Luas Bidang Atau Polygon Atau Polyline Tertutup

1. Pada Command prompt ketikkan area kemudian tekan enter.

2. Pada Command prompt akan muncul permintaan Specify first corner point or [Object/Add/Subtract]: ketikkan o, kemudian tekan enter.

3. Pada Command prompt akan muncul permintaan Select objects: kursor dilayar akan berubah menjadi kotak kecil, silahkan klik garis satu kali saja dari objek yang ingin diketahui luasnya.

4. Hasilnya bisa anda lihat di atas Command prompt seperti gambar dibawah ini.

 Cara Menghitung Luas Yang Di Enclave

1. Pada command prompt ketikkan perintah Area > enter

2. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Add area/Subtract area], ketikkan A > enter

3. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Subtract area]:, ketikkan O > enter

4. Pada command prompt akan muncul permintaan (ADD mode) Select objects:, klik bidang yang akan dihitung luasnya, kemudian tekan enter

5. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Subtract area]:, ketikkan S > enter

6. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Add area]:, ketikkan O > enter

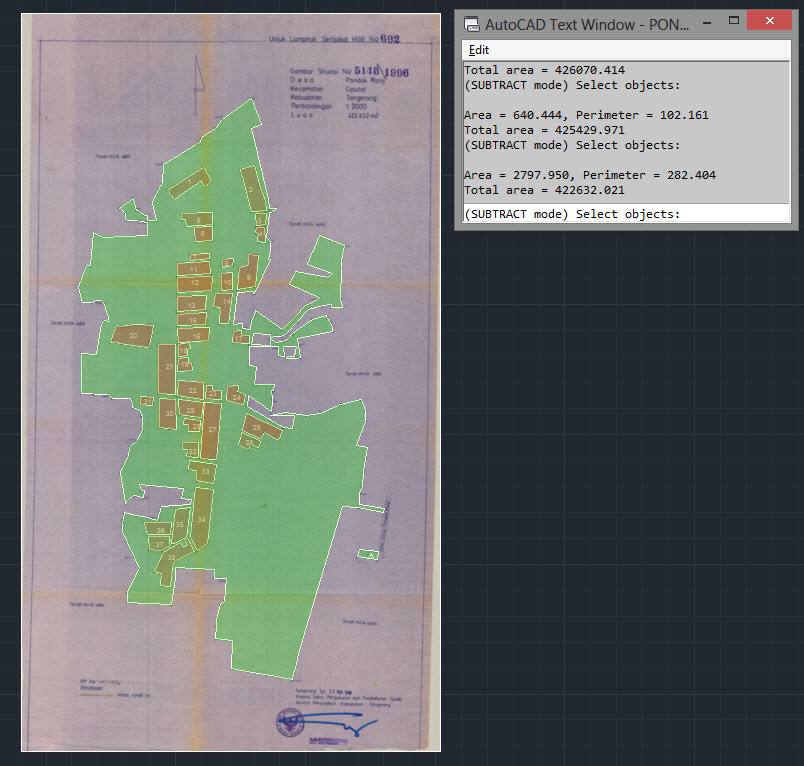

7. Pada command prompt akan muncul permintaan (SUBTRACT mode) Select objects:, klik bidang , kemudian tekan enter. Total luas hasil pengurangan dari bidang yang di enclave akan muncul di command prompt. Supaya lebih jelas lihat gambar dibawah.

8. Untuk mengakhiri perhitungan tekan enter. Dibagian command prompt akan muncul kembali Total area = 422632.021

Rangkuman perintah yang dimasukkan untuk menghitung luas yang di enclave

AREA
A
O
Klik bidang yang akan dihitung luasnya
S
O
Klik bidang yang  dihitung luasnya

Cara Menghitung Luas Yang Wilayahnya Terpisah

1. Pada command prompt ketikkan perintah Area > enter

2. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Add area/Subtract area], ketikkan A > enter

3. Pada command prompt akan muncul permintaan Specify first corner point or [Object/Subtract area]:, ketikkan O > enter

4. Pada command prompt akan muncul permintaan (ADD mode) Select objects:, klik beberapa bidang yang akan dihitung luasnya, kemudian tekan enter. Total luas dari beberapa bidang yang diklik akan muncul di command prompt. Supaya lebih jelas lihat gambar dibawah.

5. Untuk mengakhiri perhitungan tekan enter. Dibagian command prompt akan muncul kembali Total area = 16168.629

Rangkuman perintah yang dimasukkan untuk menghitung luas yang terpisah

AREA
A
O
Klik beberapa bidang yang akan dihitung luasnya

Semua cara diatas silahkan digunakan sesuai kebutuhan.
